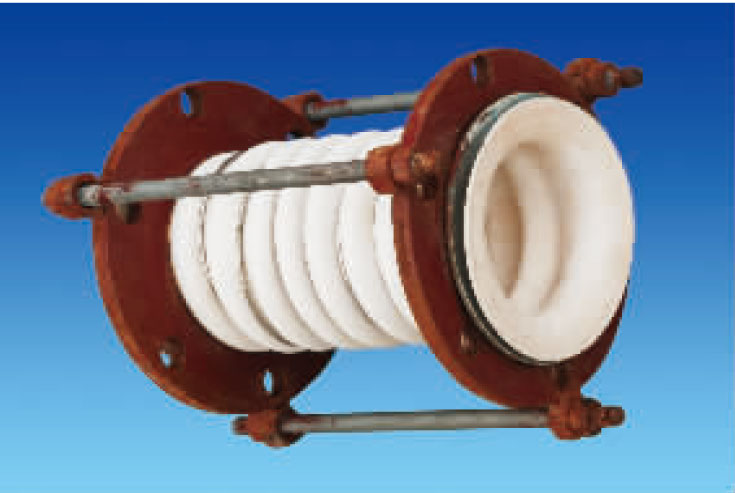

管道補償器是在鋼絲網套的約束和保護下工作的，相當于在波峰處增加了一個輔助支撐，這與膨脹節的波紋管的工作條件，有較大的不同。因此，不能簡單地套用EJMA中關于波紋管強度、穩定性、壽命的計算公式。但是，直到目前，還沒有統一的公認的軟管用波紋管設計計算標準度，現有的GB/T14525-93《波紋金屬軟管通用技術條件》，沒有涉及這些問題，也沒見到國外的計算標準。金屬軟管制造企業大多是根據經驗，或試驗或例比的辦法，進行設計制造。究竟應該如何控制波紋管件的強度，確保波紋管的承壓安全，同時又能保持波紋管體柔軟，有足夠的變形疲勞壽命呢？根據我們多年的實踐認為：保持內壓產生的同向薄膜應力小于等于材料的許用應力是比較合適的，所以我們今天文章就是分析不同溫度下管道補償器所選用的材料。
管道補償器的金屬波紋管剛度允差；對一批彈性元件測試時剛度允許的分散范圍。對同批彈性元件，每一個元件的剛度均不盡相同，有一個分散范圍。為了保證元件的使用性能，就必須對剛度分散范圍有一個限定。對彈性敏感元件，其剛度允差要求限定在公稱值的+/-5%以內；一般工程用的波紋管類彈性元件，剛度允差可限定在+/-50%之內。
管道補償器的金屬波紋管靈敏度：金屬波紋管及其它彈性元件承受單位載荷時所產件的位侈量稱為元件的靈敏度。剛度和靈敏度是波紋管及其它彈性元件的主要功能參數，但它們又是同一使用特性的兩種不同的表示方法。對于不同的場合，為便于分析問題，可采用其中任何一種參數。
不銹鋼波紋管壽命的估算：壽命估算利用EJMA-98C-27公式是針對膨脹節的波紋管的，也就是針對波峰處自由狀波峰的約束和支撐，對波紋管有加強作用，有利于波紋管的強度、穩定性和壽命。因此，用EMJA－98－C－27估算金屬軟管的波紋管體的壽命，是偏于安全的。
大多數波紋膨脹節的工作溫度在400℃以下，膨脹節中用的波紋管一般是采用奧氏體不銹鋼，只有碳素結構鋼、低合金結構鋼和奧氏體不銹鋼等材料能夠勝任，在一般情況下使用溫度在500℃以下為宜；在使用壓力較低，對材料的高溫性能和腐蝕性能要求不嚴格的情況下，可以達到550℃；在高溫下，波紋管所使用的材料必須要有足夠的熱穩定性，如果工作溫度升高，材料彈性模量(彈性率)下降，會導致波紋管剛度、耐壓力和疲勞使用壽命會明顯下降。300系列不銹鋼可用于高溫。如SUS316、SUS316L（450℃-600℃）、以及SUS321（450℃-650℃）、SUS310（650℃-1000℃），當工作溫度大于550℃時可選用高溫合金，但價格非常昂貴。
